¿Dónde y cómo utilizarlas?

Las Cuchillas Desconectadoras Tripolares son dispositivos de maniobra utilizados en subestaciones eléctricas y redes de distribución para aislar secciones del circuito de forma visible y segura. Operan sin carga, su función principal es garantizar la separación física del circuito durante labores de mantenimiento y operación del sistema eléctrico de Media Tensión y Alta Tensión.

Existen diferentes tipos según su diseño y aplicación en subestaciones eléctricas:

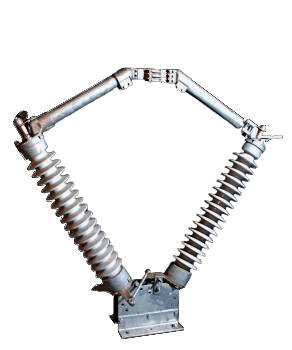

​Tipo V — apertura lateral: las más utilizadas en subestaciones aéreas, con mecanismo de operación rotatorio.​

Tipo A — apertura vertical: para instalaciones donde el espacio limita la apertura lateral.

Con cuchilla de puesta a tierra: incorporan una cuchilla adicional para garantizar la puesta a tierra del circuito durante trabajos de mantenimiento.

Operación motorizada: para subestaciones que requieren maniobra remota o automatizada.

Especificaciones técnicas:

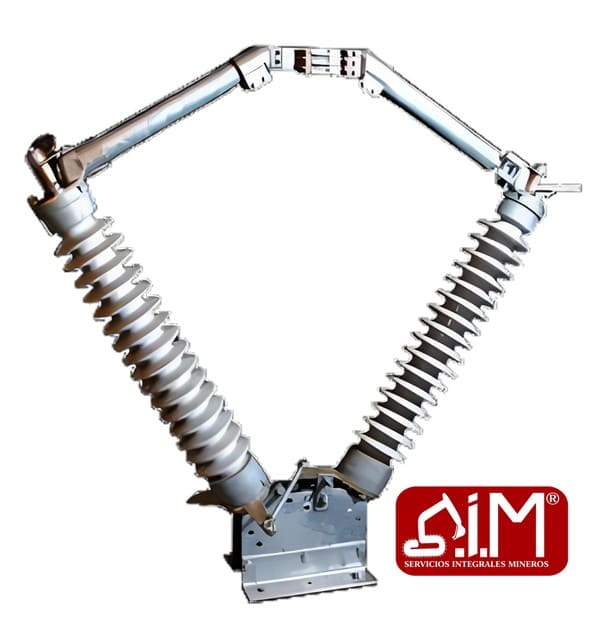

Cuchillas desconectadoras tripolares en aire tipo V, apertura lateral central, disponibles para 72.5 kV, 123 kV y 145 kV.

Para aplicación en redes de distribución y subestaciones eléctricas con corrientes nominales desde 800 hasta 2000 amperes y frecuencia de operación de 50 y 60 Hz.

Características:

• Dos aisladores de porcelana o hule silicón para cada polo.
• Mecanismo de operación rotatorio.
• Nivel de contaminación: Normal, Medio, Alto y Extra Alto.
• Suministro en operación manual o motorizada.
• Con o sin cuchilla de puesta a tierra.
