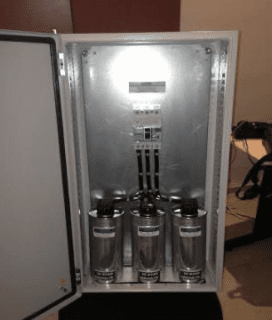

Banco de Capacitores Fijo
Banco de Capacitores Fijo
Los Bancos de capacitores fijos con interruptor termomagnético son especialmente utilizados para compensar cargas fijas en una red eléctrica con un contenido de armónicos menor al 5%THDv y no mayor al 12% THDi.
Los bancos son ensamblados con capacitores cilíndricos trifásicos, lo que hace que sea un equipo compacto y resistente.
Son fabricados en una amplia gama de potencias, disponibles en voltajes de 220V y 480V a 60 Hz.
Cuenta con 3 niveles de protección interna (auto
regeneración,fusible interno, tapa de sobrepresión)lo que lo convierte en el más seguro del mercado.

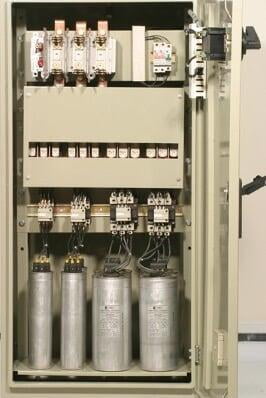

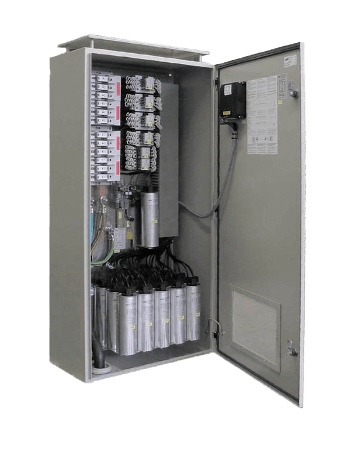

Bancos de capacitores automático
Bancos de capacitores automático
Los bancos automáticos de capacitores son utilizados para compensar cargas reactivas variables (lineales) en una red eléctrica con un contenido armónico menor
al 5% THDv y no mayor al 12% THDi.
Son fabricados en una amplia gama de potencias,
disponibles en voltajes de 220V y 480V a 60 Hz.
Los bancos de capacitores automático son ensamblados con capacitores cilíndricos trifásicos de tipo seco lo
que hace que el equipo sea compacto, robusto y seguro.
El Banco automático de Capacitores está compuesto por:
∙Gabinete metálico autosoportado
∙Extractor de calor
∙Termostato ajustable
∙Fusibles de control
∙Transformador de control
∙Controlador electrónico
∙Contactores para capacitores
∙Interruptor termomagnético principal
∙Seccionador externo de seguridad
∙Rejillas de ventilación
∙Capacitores secos autoregenerables
∙TC

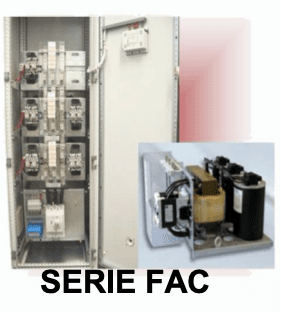

Banco de capacitores automático con reactores de rechazo
Si la red eléctrica cuenta con armónicas, los bancos de capacitores pueden ser equipados con filtros de armónicas de rechazo.
Estos son, principalmente, utilizados para compensar cargas reactivas desde 20 hasta 700 kVAr en redes eléctricas con alto contenido armónico de THD.
Estos bancos son fabricados en una amplia gama de potencias y voltajes: 220V; 240V; 440V y 480V
todos a 60Hz.
Los filtros de armónicos se ensamblan con capacitores cilíndricos trifásicos reforzados, y el reactor está conectado en serie con el capacitor para formar un filtro sintonizado 228Hz y evitar la
resonancia.
Descarga Nuestros Catálogos
Conoce nuestros productos.

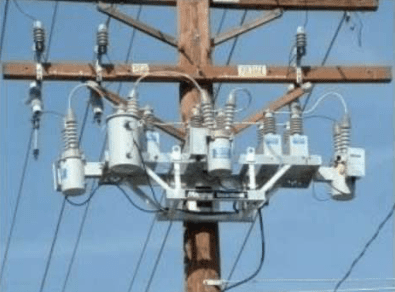

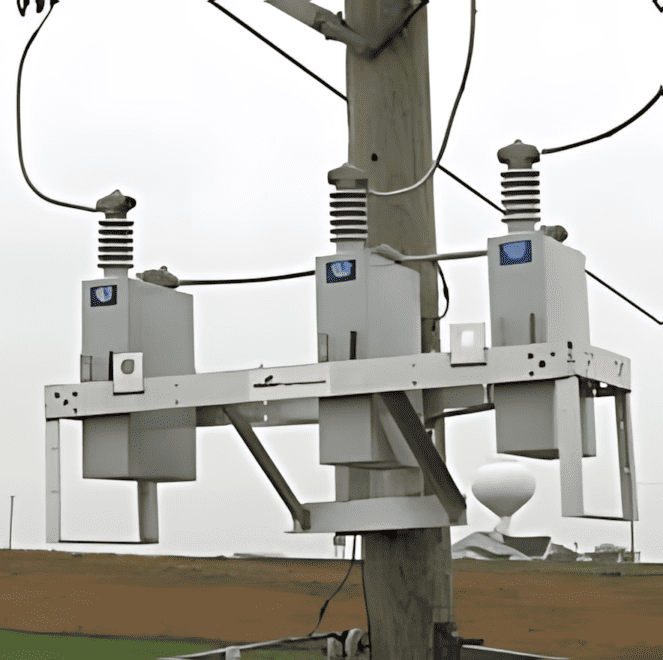

Bancos de capacitores fijo tipo poste
Bancos de capacitores fijo tipo poste
Estos bancos de capacitores están completamente ensamblados sobre un bastidor de acero para mejorar
su manejo e instalación.
Son unidades que requieren bajo mantenimiento y se comercializan en operación fijo u operación automática.

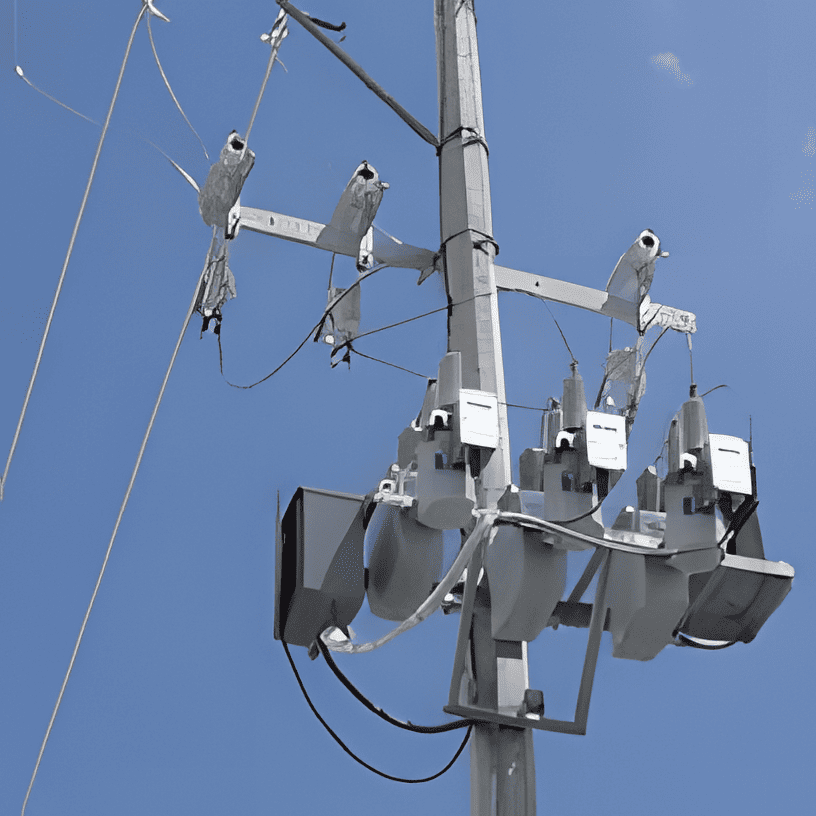

Banco de capacitores automático tipo poste
Banco de capacitores automático tipo poste
En este tipo de banco de capacitores, las unidades capacitivas entran y salen de operación de acuerdo con los requerimientos que presenta la red eléctrica en tiempo real.
La automatización se logra mediante la interacción de un sensor que transmite a un panel de control y que, a su vez manda señal a los desconectadores para que entren o salgan de operación.
Estos equipos constan de los siguientes elementos:
∙Unidades capacitivas monofásicas
∙Sensor de corriente
∙Panel de control
∙Desconectadores automáticos para capacitores monofásicos o trifásicos.
∙Transformador de potencial

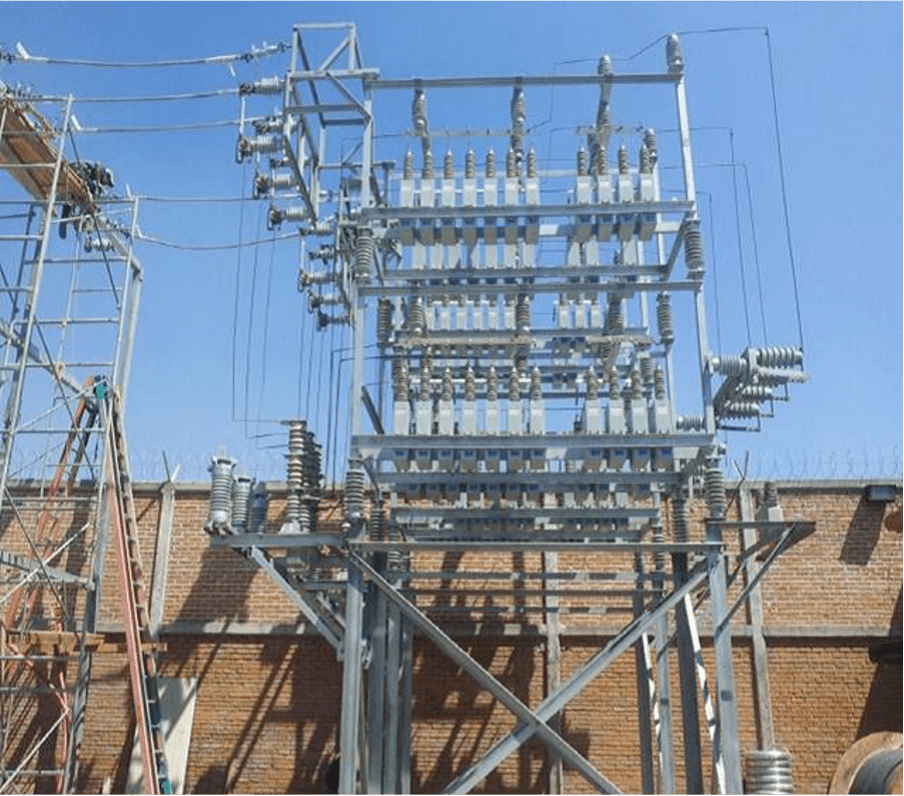

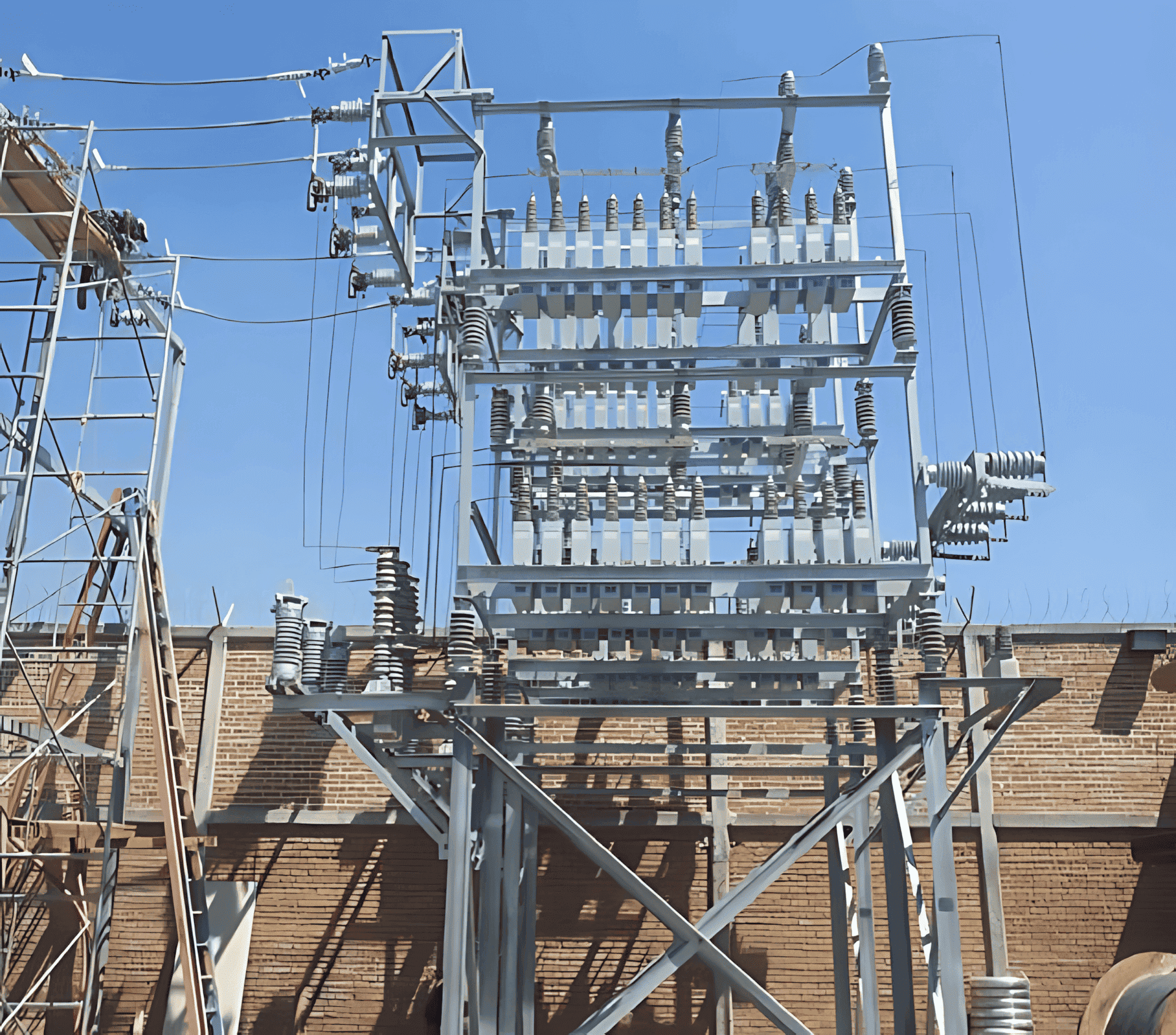

Bancos de capacitores tipo subestación
Bancos de capacitores tipo subestación
El banco de capacitores tipo subestación es de fácil y rápida instalación.
Los capacitores se pueden ensamblar en bloques horizontales y verticales lo que permite hacer diferentes configuraciones, que se ajusten a los requerimientos de nuestros clientes.
Los bancos de capacitores tipo subestación están configurados en gabinetes Nema 1. Lo que permite ser utilizado en diferentes industrias con condiciones ambientales extremas.
Todas las unidades capacitivas cuentan con interruptores, controles, fusibles, medidores, transformadores y reactores de rechazo, elementos que están alojados en el interior del gabinete.
La configuración y capacidad se definen de acuerdo con los requerimientos.

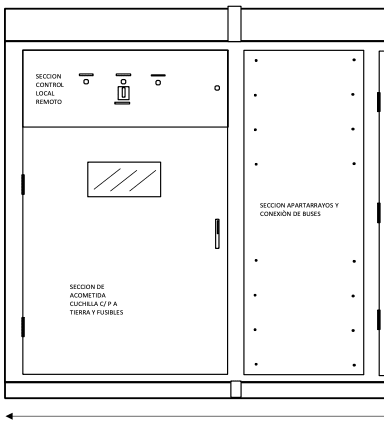

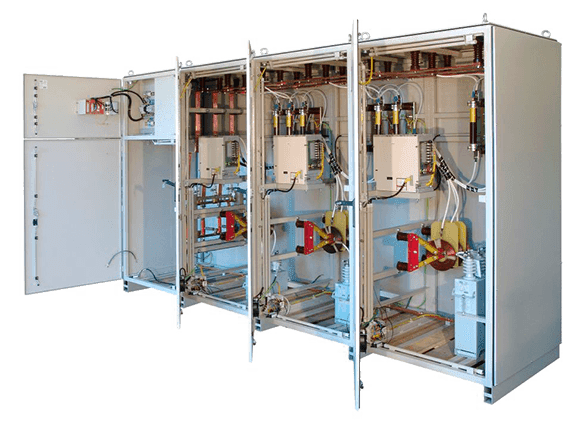

Bancos de capacitores en gabinete
Bancos de capacitores en gabinete
Existen condiciones climatológicas en las que los bancos de capacitores tipo poste no son ideales, ya que pueden sufrir daños que los dejan fuera de operación.
Es por esto por lo que, los bancos de capacitores en gabinete son ideales para zonas con condiciones climatológicas extremas. Estos permiten resguardar los elementos del banco en un gabinete metálico diseñado y fabricado para cumplir con requerimientos técnicos y de protección. Además de ser una opción más estética.
Estos bancos esta disponibles en versión fija y automática.
La versión fija está conformada por los elementos descritos en la especificación CFE V8000-06, punto 6.1.2.
La versión automática está conformada por los elementos descritos en la especificación CFE V8000-06, punto 6.1.1.
Las especificaciones de los bancos de capacitores en gabinete son las siguientes:
- La aplicación es para sistemas de media tensión hasta 23,000 Volts en 60 Hz.
- El arreglo del banco de capacitores contempla una sección fija o automática de la potencia indicada. El banco de capacitores con control automático contará con equipos para su conexión y desconexión automática mediante las variables de tensión, f.p., kVAr, etc.
- Todos los elementos que conforman el banco de capacitores estarán alojados en un gabinete metálico, auto soportado, fabricado en lámina de acero.
- El banco de capacitores estará completamente ensamblado y preparado para su conexión por la parte inferior.
- Los elementos tales como desconectadores, capacitores, fusibles, apartarrayos y otros elementos serán de las características adecuadas para su correcta operación.
Características generales de los bancos de capacitores en gabinete:
∙Temperatura ambiente promedio de operación: -20°C a 50°C
∙Humedad relativa: 95%
∙Precipitación fluvial: XX mm
∙Diseño por viento: Hasta 120 km/h
∙Diseño por sismo: 0.3 g

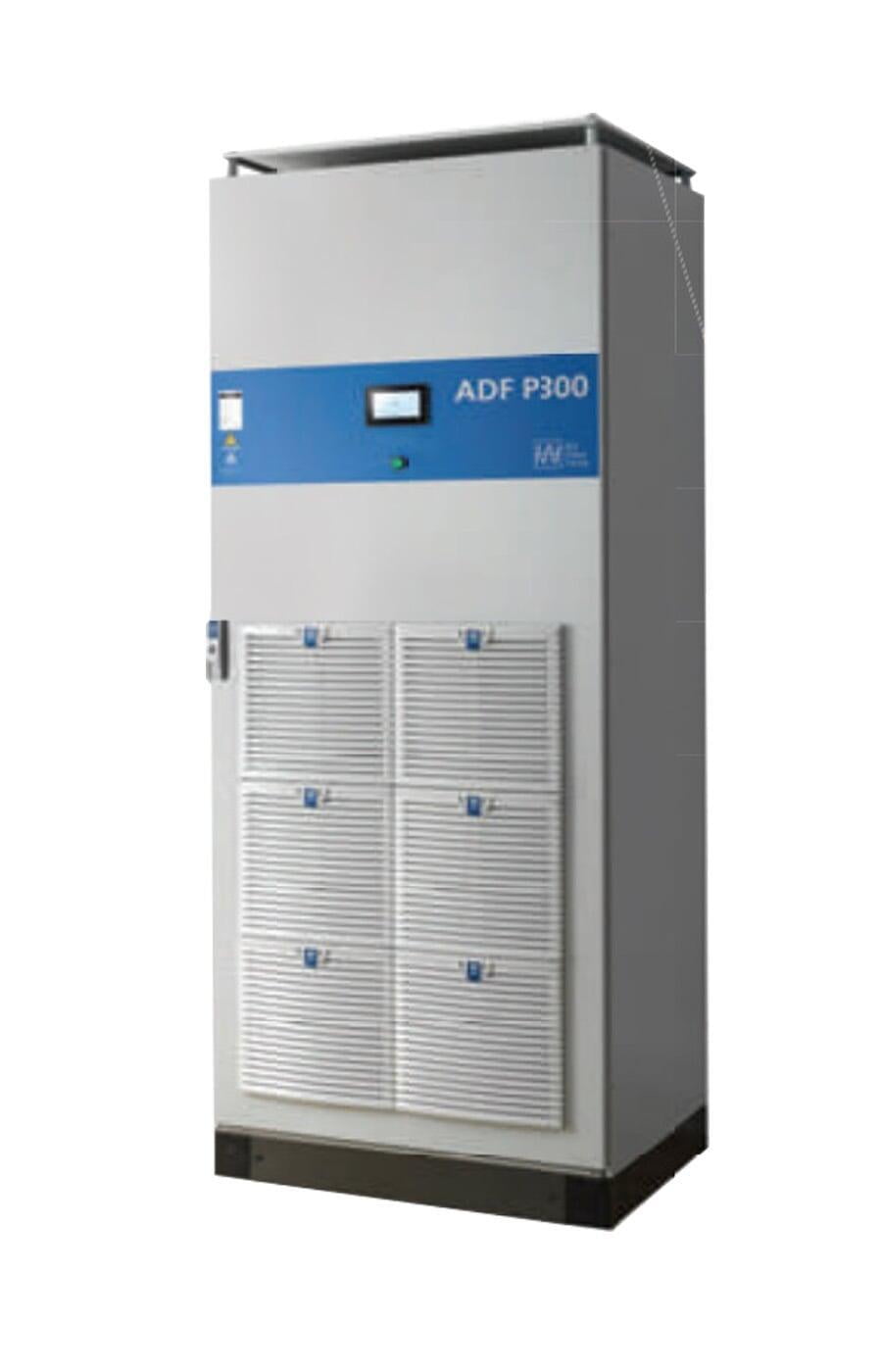

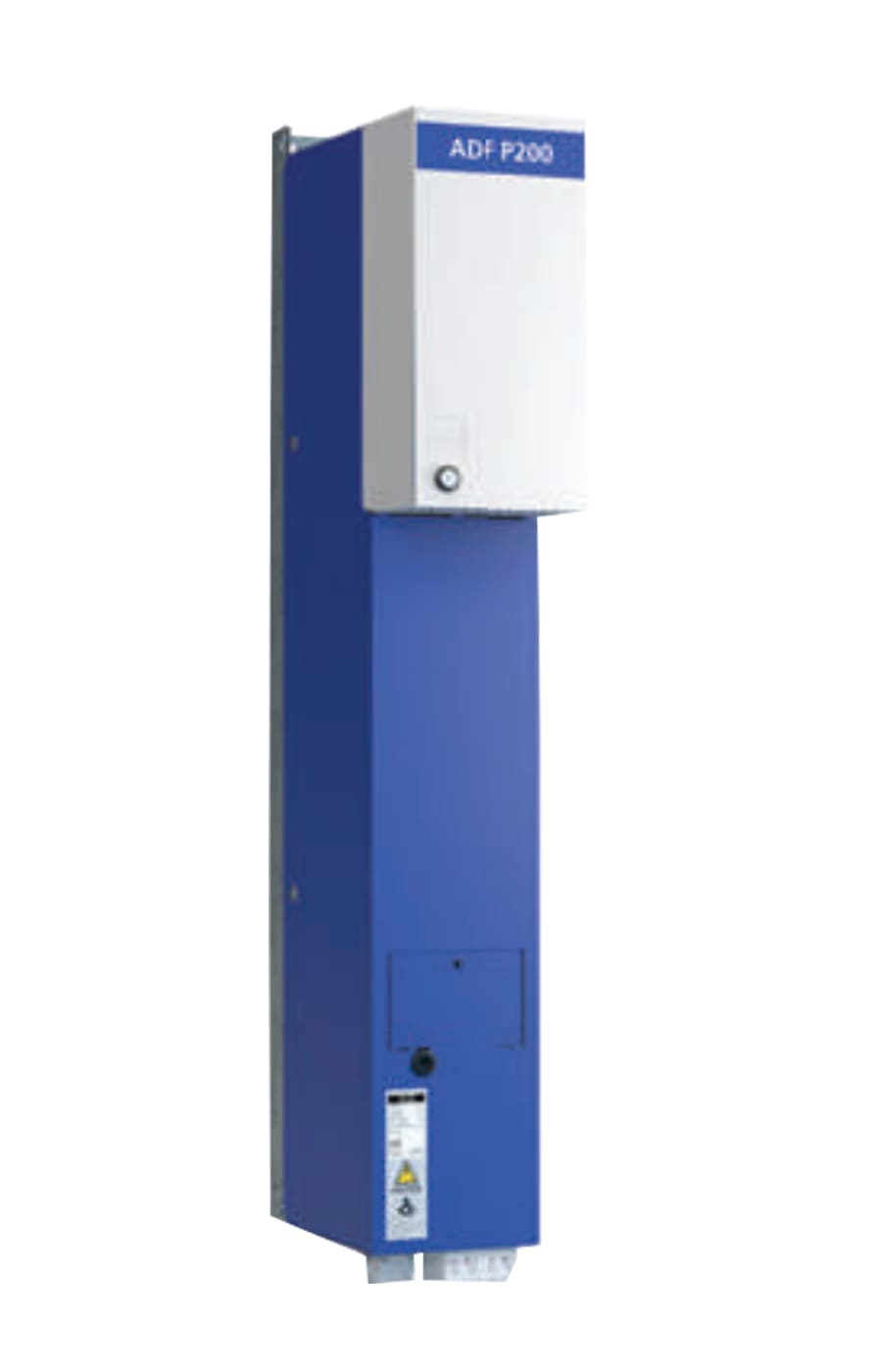

Filtros Activos ADF
Filtros Activos ADF
La solución más completa y efectiva para corregir transitorios y armónicas, compensar energía
reactiva, y flickers, es el filtrado activo.
Este brinda una solución total a todos estos problemas que se pueden presentar en las redes eléctricas.
Los filtros activos permiten el filtrado en baja tensión y hasta 36 KV. Es posible configurarlo en paneles modulares para brindar la capacidad requerida.
Filtros Activos de armónicas de gran capacidad
Filtros Activos de armónicas de gran capacidad
Los filtro de armónicos active (AHF) de tipo LC (gran capacidad) es una solución con diseño modular que le permite abarcar una amplia gama de potencias para aquellas aplicaciones con elevadas exigencias de condiciones ambientales.
Es ideal para resolver problemas de calidad de energía de cargas laminador para bobinas y chapas, hornos de arco eléctrico (EAF), hornos de inducción, polipastos de minería, rectificadores de alta potencia y variador de frecuencia para motor grande.
Amplia selección de potencia y voltaje
>Tensión nominal desde 480V hasta 1140V
>Compensación en media tension (MT) mediante transformador elevador
>Máximo 1000A por unidad
>Varias unidades pueden estar en paralelo para aplicaciones de mayor potencia
Excelente mitigación de armónicos
>Tiempo de respuesta de 5ms
> <5% de THDi alcanzable
>Compensación de armónicos hasta el orden 50vo
>Del orden 2 al orden 50 armónicos de espectro, totalmente seleccionable por orden armónico (amplitud y on/off)
>Compensación de armónicos pares e interarmónicas; mitigación de distorsión de fondo
>Patente de mitigación de resonancia
>Rendimiento de compensación insensible a cambios de carga y parámetros de red
>Eficiencia energética superior al 97%
Múltiples modos de operación
>Compensación de potencia reactiva ultra rápida y dinámica (inductiva y capacitiva)
>Balanceo de la carga en sistemas trifásicos
>Prioridad de funciones programables
Diseño modular
>Todos los módulos inversores son idénticos para un fácil mantenimiento
>Alta potencia por módulo inversor significa menos módulos y, en consecuencia, menos puntos de falla
>Operación independiente para cada circuito derivado, la falla de una rama no afectará a las otras ramas
>Cada circuito derivado está protegido por un disyuntor individual sin desconectar todo el equipo en caso de falla.
