Medición Compacta tipo Aérea o Poste en Media Tensión
Medición Compacta tipo Aérea o Poste en Media Tensión
Los equipos de Medición Compacta tipo Aérea o Poste están diseñados para redes de distribución de Media Tensión en entornos exteriores, proporcionando una solución confiable, sencilla y eficiente para aplicaciones de medición.
Características Principales:
- Transformadores Combinados Integrados:
- Tres transformadores: corriente, voltaje y fase a tierra, interconectados mediante un tubo conduit metálico.
- Este conduit contiene el cableado que se dirige a una caja metálica equipada con una tablilla de conexión/prueba de 10 polos.
- Diseño Compacto y Funcional:
- La caja metálica incluye un diagrama de conexión en la tapa, facilitando la instalación y mantenimiento.
- La estructura metálica soporta todo el conjunto, lo que simplifica el montaje en postes.
- Compatibilidad con Voltajes Comunes:
- Diseñado para voltajes de 13.8kV, 23 kV y 34.5 kV, ampliamente utilizados en redes de distribución eléctrica.
- Instalación Rápida y Sencilla:
- La interconexión preinstalada elimina la necesidad de realizar conexiones entre transformadores de potencial y corriente, reduciendo el tiempo de instalación.
Beneficios Operativos:
- Simplificación de la Instalación:
El diseño integrado y preconectado reduce significativamente los costos y tiempos de instalación, evitando errores comunes en la conexión manual. - Durabilidad y Resistencia:
- Estructura metálica robusta diseñada para resistir condiciones climáticas adversas.
- Ideal para aplicaciones exteriores, asegurando un desempeño confiable en el tiempo.
- Precisión en la Medición:
Los transformadores combinados garantizan una medición precisa de corriente y voltaje, cumpliendo con los estándares normativos requeridos.
Fabricados bajo estrictos estándares como IEC y ANSI, asegurando compatibilidad y confiabilidad en cualquier sistema eléctrico

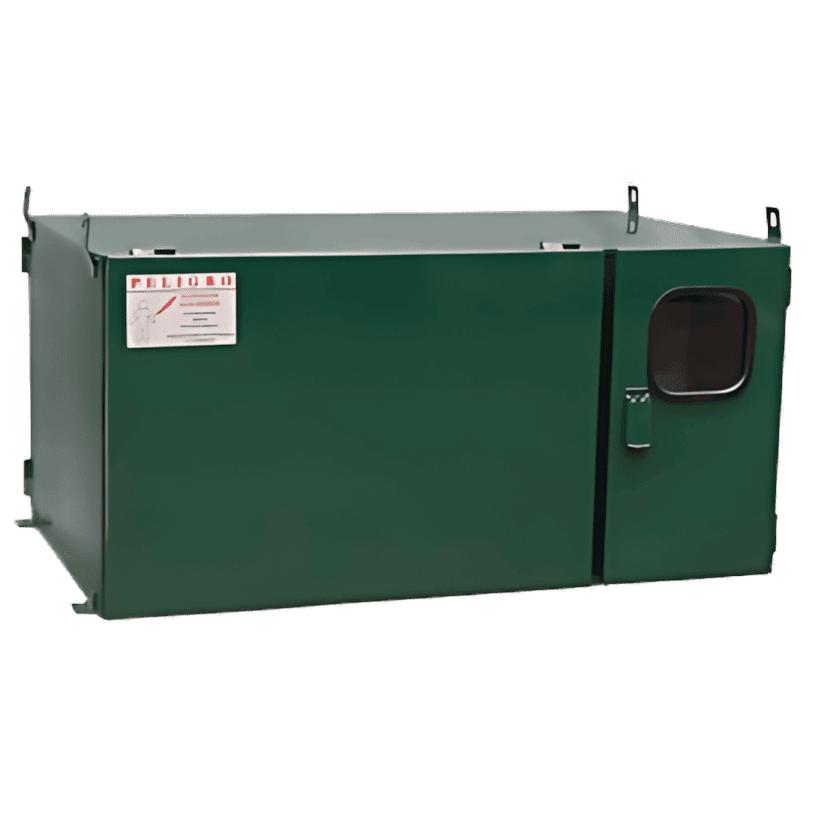

Medición Compacta tipo Pedestal en Media Tensión
Medición Compacta tipo Pedestal en Media Tensión
Los equipos de Medición Compacta tipo Pedestal están diseñados para sistemas de distribución subterránea, ofreciendo un diseño robusto y libre de mantenimiento para aplicaciones críticas de medición.
Características Principales.
- Partes Activas Moldeadas en Resina:
Proporcionan una excelente protección contra la humedad, contaminantes y condiciones ambientales adversas. - Gabinete Exterior de Frente Muerto:
- Diseñado para garantizar la seguridad del operador al minimizar riesgos eléctricos.
- Equipado con bornes secundarios para conexiones eléctricas precisas y seguras.
- Transformadores Combinados Integrados:
- Incluye transformadores de corriente y de voltaje en una estructura compacta.
- Conexiones primarias realizadas mediante insertos y adaptadores tipo codo, ideales para redes de distribución subterránea.
- Montaje Robusto y Seguro:
Cada transformador está fijado a la estructura metálica del conjunto, proporcionando estabilidad y durabilidad en su instalación.
Beneficios Operativos.
- Mantenimiento Cero:
Estos equipos no requieren mantenimiento, lo que reduce los costos operativos y garantiza un desempeño continuo. - Alta Compatibilidad y Adaptabilidad:
Diseñados específicamente para redes subterráneas, aseguran un acoplamiento perfecto mediante terminales primarias con insertos tipo codo. - Seguridad Optimizada:
El diseño de frente muerto y las partes activas moldeadas en resina minimizan riesgos eléctricos, protegiendo tanto a los equipos como a los operadores. - Confiabilidad y larga vida útil:
Materiales de alta calidad y fabricación bajo normativas internacionales garantizan un funcionamiento duradero y confiable.
¡De acuerdo a las necesidades del proyecto, selecciona la que sea mejor opción!
Recuerda...
- La Medición tipo Aérea o Poste, es ideal para redes de distribución en exteriores, simplificando la instalación y operación en sistemas de Media Tensión.
- La Medición Subterránea o Tipo Pedestal, es perfecta para redes de distribución subterráneas, combinando seguridad, precisión y facilidad de uso.
Pues ambos Sistemas de Medición Compacta ofrecen soluciones versátiles y confiables para redes de distribución de Media Tensión, optimizando tanto la instalación como la operación bajo diversas condiciones ambientales.
