Reguladores dinámicos

Los reguladores dinámicos de tensión (DVR) HTDVR se basan en la tecnología de inversores conectados a la red y utilizan supercondensadores como componentes de almacenamiento de energía. Proporcionan una sólida protección contra todo tipo de aumento y disminución de tensión, e incluso contra la interrupción momentánea (tensión cero restante) que provoca daños en las cargas sensibles y genera

tiempos de inactividad en los procesos de fabricación.

En caso de perturbaciones de tensión, los HTDVR pueden responder en 100μs y proporcionar protección en 3ms. El tiempo de protección estándar es de 3 segundos. Como resultado, visto por las cargas protegidas, los aumentos y disminuciones de tensión y las interrupciones momentáneas nunca se produjeron tras la instalación de los HTDVR.

Los HTDVR tienen un diseño totalmente industrial para hacer frente a un entorno industrial exigente. En comparación con los UPS industriales, los DVR HTDVR no están equipados con ninguna batería y requieren un mantenimiento mínimo. Y lo que es más importante, la eficiencia energética de los HTDVR es del 99%, lo que reducirá significativamente el gasto total de operación (OPEX).

¿Cómo funcionan?

Hay cinco estados para los HTDVR, es decir, estado de: espera; protección; recuperación; derivación a prueba de fallos y estado de derivación de mantenimiento.

1. Estado de espera

Cuando la tensión de red está dentro del rango normal, el HTDVR se mantiene en estado de espera. En este estado, los disyuntores de entrada y salida CB1 y CB2 están cerrados, el interruptor estático está encendido. La alimentación de red se suministra directamente a las cargas a través del interruptor estático.

Además, los supercondensadores están en estado de plena potencia. Los inversores se encuentran en estado de reserva en caliente y están sincronizados con la tensión de red en tiempo real para poder actuar inmediatamente cuando haya una perturbación de la tensión.

2. Estado de protección

El HTDVR supervisa la tensión de red en tiempo real. Si la tensión de red supera el rango preestablecido, el HTDVR controla inmediatamente la apertura del interruptor estático, y las cargas protegidas quedan completamente aisladas de la red eléctrica.

Al mismo tiempo, la energía almacenada en los supercondensadores se invierte en corriente alterna y se suministra a las cargas protegidas a través del transformador de inyección.

Visto por las cargas protegidas, el cambio entre la potencia de la red y la potencia invertida es perfecto, y la alimentación de la carga no se interrumpe para garantizar el funcionamiento continuo.

3. Estado de recuperación

Cuando el HTDVR supervisa que la tensión de red vuelve a su valor normal, controlará que los inversores dejen de funcionar y que el interruptor estático se encienda. De este modo, la tensión de salida vuelve a ser la tensión de red, y los supercondensadores comienzan a cargarse en preparación para la siguiente protección.

4. Estado de bypass a prueba de fallo

En caso de fallo grave del HTDVR, el bypass a prueba de fallos anulará automáticamente el interruptor estático. La alimentación de la red se suministrará a las cargas directamente a través del bypass. En este estado, el HTDVR no responderá a eventos anormales de la tensión de red.

5. Estado de bypass de mantenimiento

En caso de mantenimiento y que el HTDVR necesite ser desconectado del circuito principal para asegurar la seguridad del personal. El by pass sera cerrado para derivar el HTDVR.

Reguladores en baja tensión

Nuestra línea de acondicionadores electrónicos reguladores de tensión con regulación electrónica con un rango de +/-15% en el lado de alimentación y +/-2% en el lado de carga. Bajo pedido, se puede manejar un amplio rango de +/- 45% de regulación en el lado de alimentación.

Los reguladores de tensión disponen de control eléctrico de estado sólido, pantalla digital, bypass para mantenimiento y protección mediante interruptor termomagnético.

Estos reguladores tienen un tiempo de corrección de tensión inmediato en tensiones de 100 a 600 voltios con capacidad de sobrecarga de hasta 400% en arranques intermitentes.

Disponibles en diferentes capacidades: monofásicos, bifásicos y trifásicos.

También comercializamos la configuración de regulador acondicionador de voltaje junto con UPS o

también llamados Sistemas de Alimentación Interrumpible. Esto permite disponer de suministro eléctrico de reserva en caso de corte de suministro y evitar cualquier impacto en las operaciones sensibles de la empresa.

Para servicio Industrial y Comercial en capacidades de hasta 400KVA y con diferentes tiempos de respaldo.

Catálogos

Ups-1300-trifasico-(10-30-kva)

Descarga

Amcr g3 industrial 250 a 1500kva

Descarga

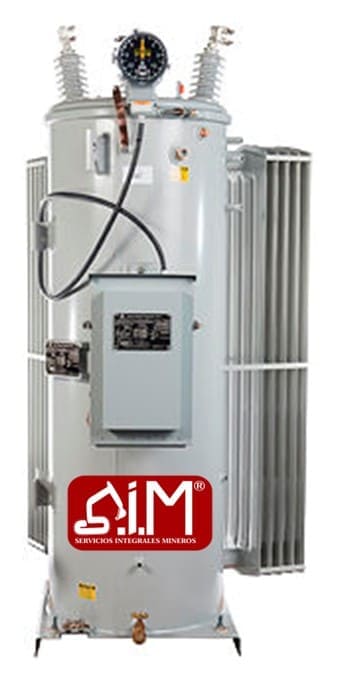

Reguladores en media tensión

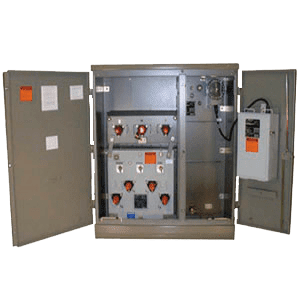

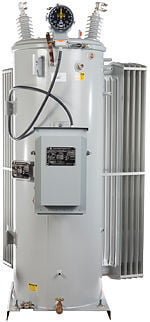

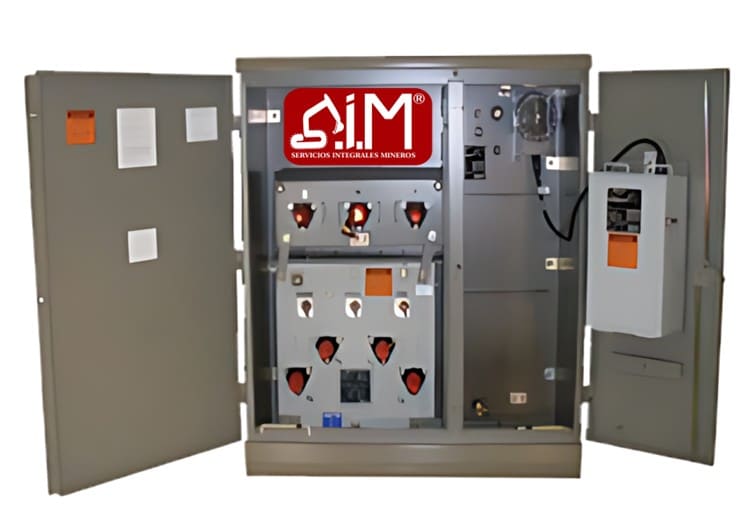

La línea de reguladores de voltaje en media tensión de la marca Eaton Cooper incluye reguladores monofásicos tipo poste y reguladores de voltaje monofásico clase 15,23 y 34.5 Kv. También, incluye reguladores monofásicos y trifásicos tipo pedestal.

Estos equipos son capaces de regular +/-10% , lo que permite resolver la mayoría de los problemas en calidad y regulación en media tensión clase 15,23 y 34.5 KV.

Los reguladores de voltaje VR de Eaton mantienen los niveles de voltaje dentro de los límites fijados por programación, lo que permite mejorar la calidad del suministro de energía. Estos equipos son compatibles con SCADA y con los sistemas de distribución automática.

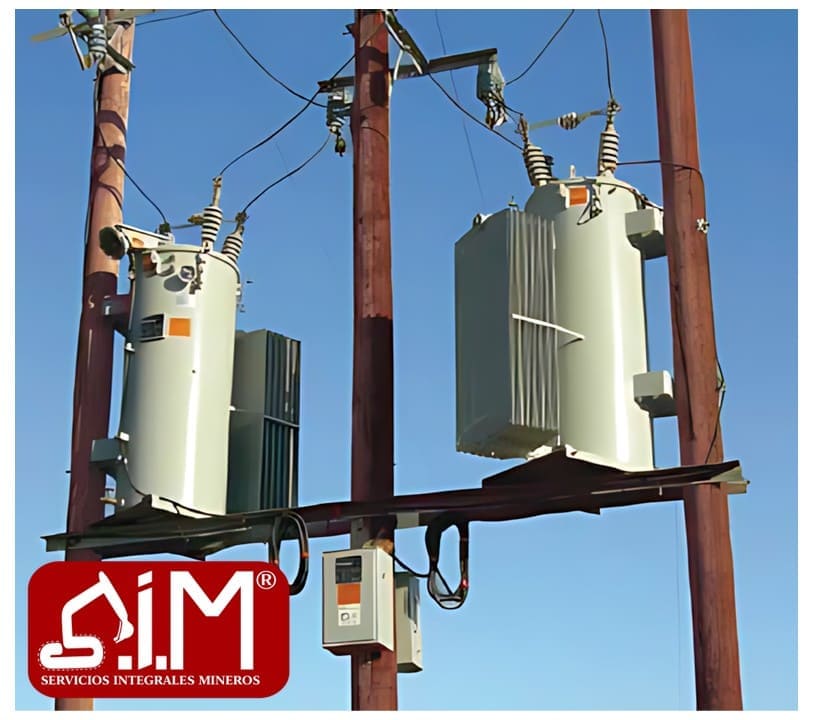

Los reguladores de voltaje VR-32 estan disponibles en configuraciones para montaje en poste, en plataforma, en base y en subestación. Son adecuados para uso con sistemas de tres o cuatro alambres aéreos y subterráneos. Los reguladores de voltaje VR-32 son autotransformadores reguladores. Regulan el voltaje nominal desde una elevación (aumento) de 10% hasta una reducción (disminución) de 10% en 32 etapas de aproximadamente 5/8%.

Todos nuestros equipos en media tensión son aprobados por CFE/LAPEM en sus diferentes capacidades y voltajes.

Los reguladores de voltaje VR-32 incluyen las características estándar siguientes:

Devanado de doble rango de elevación de temperatura 55/65°C
Fabricación con tanque sellado
Dispositivo de alivio de presión
Boquillas con distancia mínima de Fuga de 18 pulg y conectores tipo pinza
Disipador de sobre voltaje externo en serie tipo metal óxido (MOV)
Rebordes de montaje de disipador en paralelo
Dos chapas de identificación de aluminio, grabadas por láser
Mirilla de nivel de fluido aislante
Conexión de presión de filtro superior
Válvula de vaciado y dispositivo para muestreo de fluido aislante
Control con aprobación para portar el distintivo CE
Conectores de conexión/desconexión rápida de cable del control
