En SIM México contamos con equipos para mejorar la protección y automatización de redes eléctricas con Restauradores Aéreos tipo Poste. Soluciones confiables para 13.8 kV, 23 kV y 34.5 kV con tecnología SCADA.
¿Cuál es la función de un Restaurador?
En el ámbito de la distribución eléctrica, asegurar la confiabilidad y continuidad del suministro es primordial. El restaurador eléctrico emerge como un componente crucial en las redes de media tensión, desempeñando un papel vital en la protección y automatización de la red eléctrica. Este equipo a menudo montado en poste, es esencial para minimizar las interrupciones y optimizar el rendimiento del sistema.
¿Qué es un Restaurador?
Un restaurador eléctrico es un interruptor automático diseñado para detectar y aislar fallas transitorias en las redes de distribución de media tensión. Su función principal es restablecer el suministro eléctrico después de una interrupción causada por un cortocircuito o un arco eléctrico. A diferencia de un seccionador, el restaurador tiene la capacidad de interrumpir la corriente eléctrica y restablecer el servicio de manera automática mejorando así la confiabilidad del sistema de distribución eléctrica.
Las Funciones Principales del Restaurador Eléctrico.
1) Detección de fallas.
2) La interrupción de la corriente eléctrica.
3) El restablecimiento automático del suministro eléctrico.
4) El aislamiento de fallas permanentes.
5) Proteger transformadores y líneas de distribución de daños por cortocircuitos y sobrecorrientes. Mediante el uso de sensores y sistemas de automatización.
Tipos de Restauradores Eléctricos
Restauradores de Tipo Poste.
Estos equipos eléctricos se montan directamente en los postes y ofrecen una protección efectiva contra cortocircuitos y otras fallas. Empresas de distribución eléctrica como CFE utilizan estos restauradores para asegurar que el suministro eléctrico sea mantenido, minimizando interrupciones y maximizando la confiabilidad del sistema.
Dependiendo de la configuración, los Restauradores pueden configurarse como:
Restauradores Automáticos.
Los restauradores configurados como automáticos, tienen las siguientes características:
* Detectan fallas.
* Interrumpen la corriente eléctrica e intentan restablecer el suministro de energía de forma autónoma.
Restauradores Manuales.
Los restauradores configurados como manuales , por otro lado, requieren intervención humana para restablecer el servicio después de una interrupción.
La elección entre automático o manual, dependerá de las necesidades específicas de la red eléctrica.
Restauradores Telecontrolados.
Configuración telecontrolada o remota que permite operar el Restaurador desde un centro de control, abriendo o cerrando el circuito.

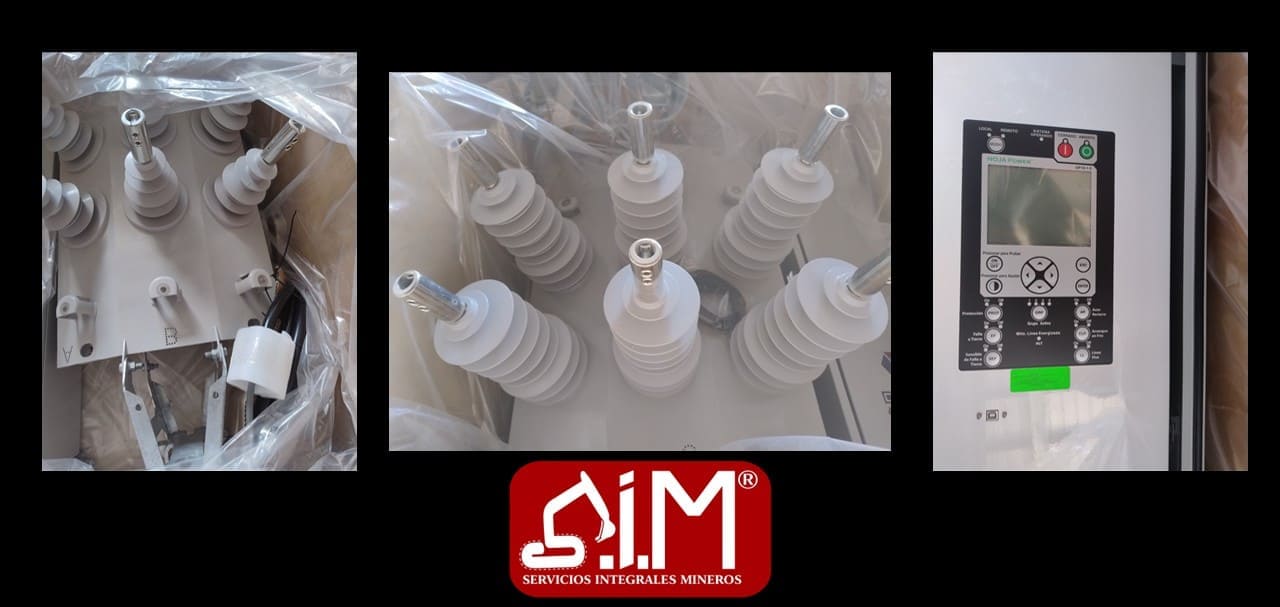

Componentes Clave de un Restaurador Eléctrico
Transformador
El transformador tiene un papel crucial en el monitoreo del voltaje y la corriente eléctrica.Este componente es el que permite detectar las condiciones de falla, como cortocircuitos o sobrecorrientes. Al transformar los niveles de voltaje y corriente, proporciona la información necesaria para que el restaurador actúe y proteja la distribución eléctrica además suministra el voltaje para la operación del tablero de control del restaurador en caso de perdida de energía. El panel cuenta batería de respaldo para operar de forma autónoma.
Interruptores y Seccionadores Integrados
Los restauradores eléctricos están equipados con interruptores de alta velocidad y seccionadores integrados. Estos componentes permiten que el restaurador interrumpa la corriente eléctrica rápidamente cuando se detecta una falla en la red eléctrica. La capacidad de interrumpir y aislar la falla ayuda a prevenir daños mayores a los equipos eléctricos y asegura que el suministro eléctrico sea restablecido tan pronto como sea posible. Nuestros modelo utilizan aislamiento solido dieléctrico, lo que elimina el uso de gases como SF6 y mejora la seguridad ambiental.
Control Microprocesado
El control microprocesado es fundamental en el funcionamiento moderno de los restauradores eléctricos. Este sistema permite una detección precisa de las fallas y una respuesta rápida. Con la capacidad de programar y ajustar los parámetros de operación. El control microprocesado optimiza el rendimiento del restaurador y mejora la confiabilidad del suministro eléctrico, garantizando una distribución eléctrica eficiente y segura en sistemas de hasta 35 kV, incluyendo funciones de monitoreo remoto, registro de eventos y comunicación vía protocolos IEC 61850.
Confiabilidad y Mantenimiento de Equipos Eléctricos
La confiabilidad de los restauradores eléctricos es esencial para mantener la continuidad del suministro eléctrico en las redes de media tensión. El mantenimiento preventivo y correctivo de estos equipos eléctricos es fundamental para asegurar su correcto funcionamiento y prolongar su vida útil. La implementación de mantenimiento predictivo mediante sensores permite anticipar fallas.

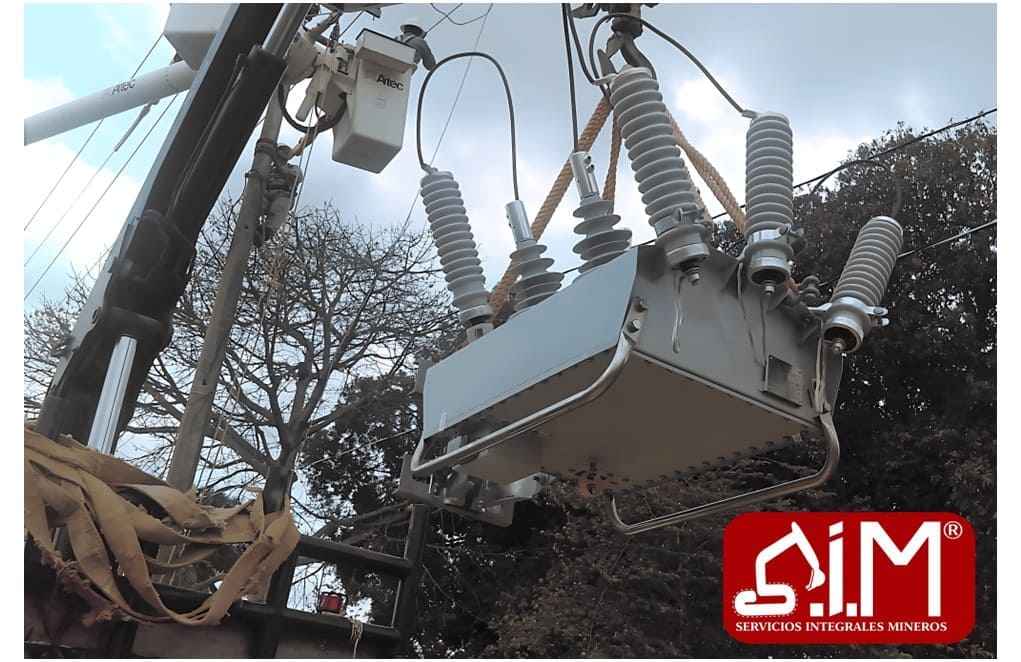

Consideraciones para el Montaje de Restauradores tipo Poste
El montaje en poste requiere una planificación cuidadosa y el cumplimiento de normas de seguridad. Es esencial asegurar que el poste sea lo suficientemente resistente para soportar el peso del Restaurador eléctrico y que la instalación se realice de acuerdo con las especificaciones del fabricante. La ubicación del restaurador aéreo debe permitir un fácil acceso para el mantenimiento y la inspección, garantizando así la confiabilidad del suministro eléctrico.
Procedimientos de Reconexión
Los procedimientos de reconexión de un Restaurador eléctrico varían según el tipo de falla y la configuración del equipo. En caso de una falla transitoria, el restaurador automático intentará restablecer el suministro eléctrico varias veces antes de bloquearse. Si la falla es permanente, es necesario realizar una inspección y reparación antes de intentar restablecer el servicio. La correcta ejecución de los procedimientos de reconexión es crucial para minimizar las interrupciones y mantener la red eléctrica en funcionamiento.
Equipos en marca Noja Power
Noja Power ofrece una amplia gama de equipos para la protección de las redes de media tensión. Estos restauradores eléctricos se caracterizan por su alta confiabilidad, capacidad de interrupción y opciones de control avanzadas. La elección del restaurador eléctrico adecuado depende de las necesidades específicas de la red de distribución eléctrica y de los requerimientos de la subestación. Todos los equipos cuentan con aislamiento en solido dieléctrico. Son equipos certificados bajo ANSI, IEC, IEEE y LAPEM.
