POTENCIA, TRANSMISIÓN y DISTRIBUCIÓN ELÉCTRICA

Seccionadores de Distribución Subterránea y Pedestal

Seccionadores de Media Tensión

Los Seccionadores de Media Tensión tipo Sumergible (bajo superficie) o Pedestal (sobre superficie), son componentes fundamentales para la operación segura y eficiente de sistemas de distribución eléctrica de 13 kV, 23 kV y 34.5 kV. Diseñados para realizar maniobras de desconexión y aislamiento en redes eléctricas. Estos equipos garantizan la protección y la continuidad del servicio, permitiendo realizar mantenimientos o reparaciones de manera segura.

En SIM México, ofrecemos seccionadores de alta calidad, adecuados para aplicaciones en redes a ras de piso y subterráneas.

Nuestros equipos están fabricados con materiales resistentes y confiables, capaces de operar en condiciones ambientales y eléctricas exigentes.

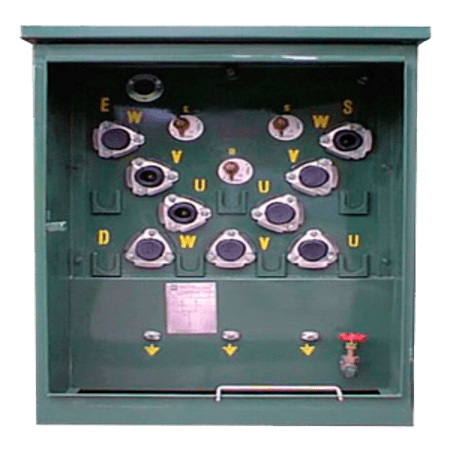

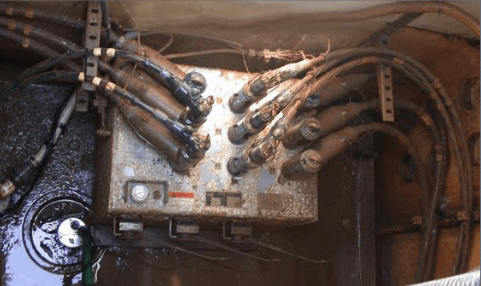

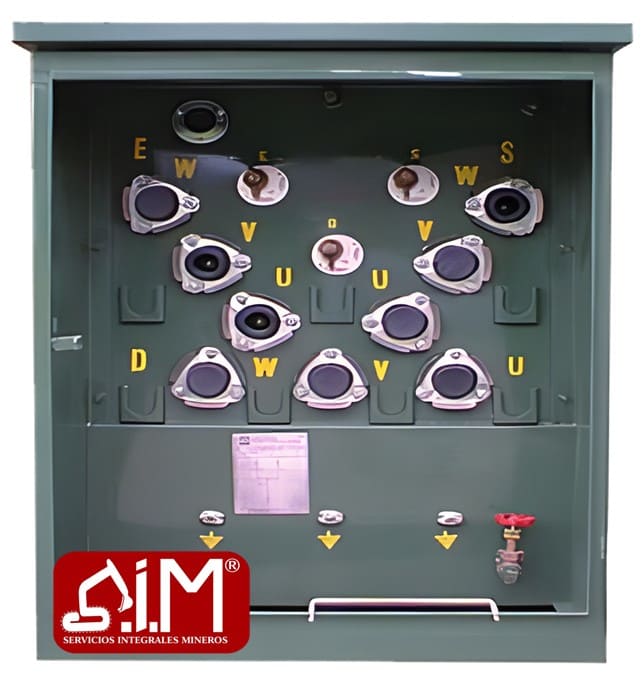

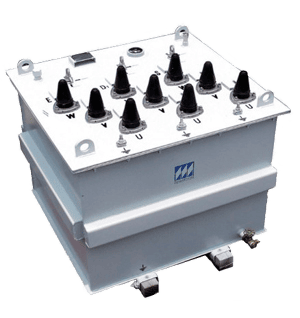

Seccionadores de DISTRIBUCIÓN SUBTERRÁNEA o SUMERGIBLE

Los Seccionadores de Distribución Subterránea o Sumergibles son equipos diseñados para garantizar la protección y automatización de redes eléctricas subterráneas. Gracias a su versatilidad, pueden operar de manera automática o mediante control remoto a través de señales de radio o fibra óptica. Son esenciales en sistemas de distribución moderna, ofreciendo confiabilidad incluso en condiciones adversas.

Los Seccionadores Tipo Sumergible o Bajo Superficie están diseñados para:

Instalarse en bóvedas subterráneas
Operar de forma segura y eficiente, incluso en condiciones de inundación por un tiempo limitado.

Algunas aplicaciones son:

Protección de la red eléctrica subterránea: Permitiendo restablecer el flujo eléctrico, redirigiendo la energía a través de otro circuito de alimentación en caso de falla o interrupción.
Automatización de redes:Simplifican la gestión y operación remota, ideal para sistemas de distribución avanzados y redes inteligentes.
Protección contra sobrecorrientes: Evitan daños a la red al responder de inmediato a fallas o anomalías.
Solución para Smart Grid: Integración con redes inteligentes para optimizar el control y la eficiencia energética.

Cotiza o Contacta

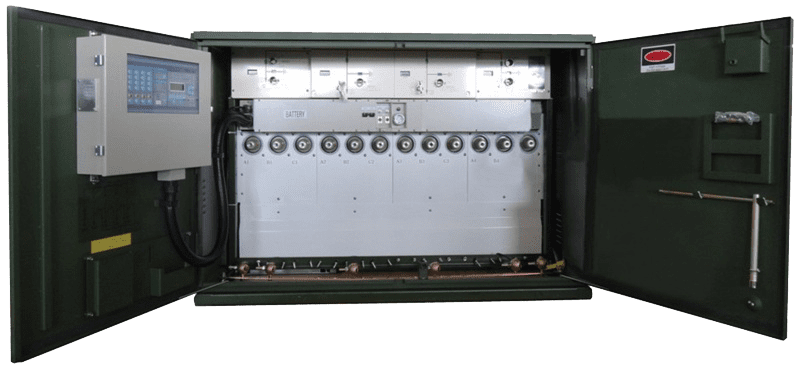

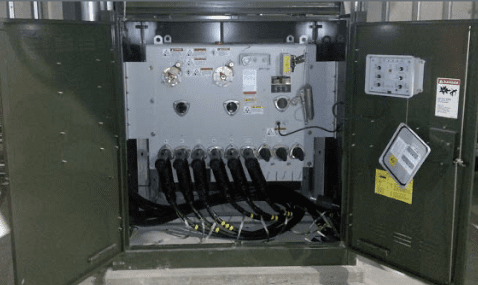

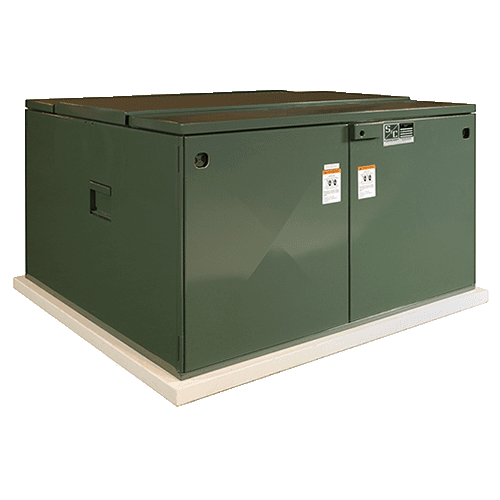

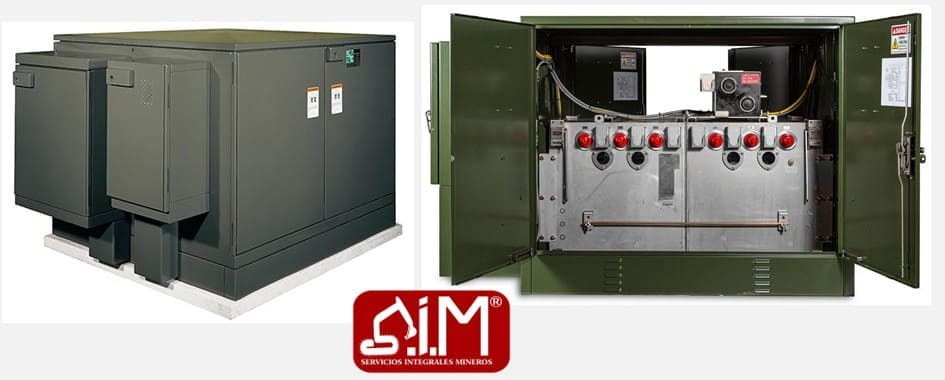

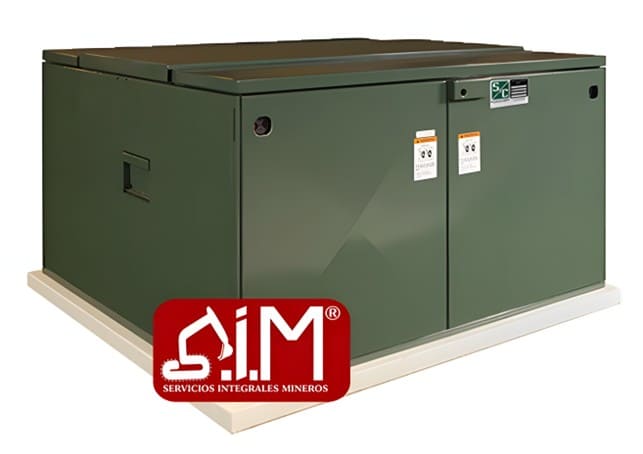

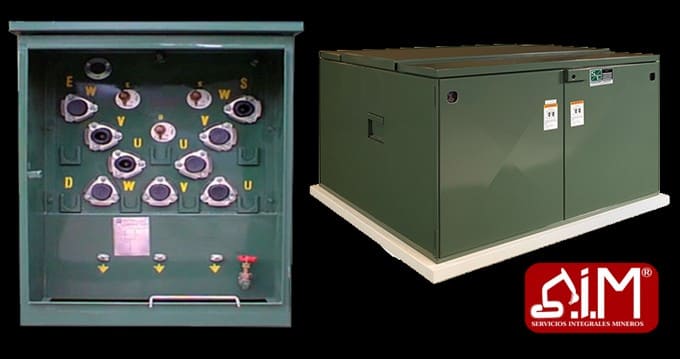

Seccionadores Tipo Pedestal o Sobre Superficie

Es un equipo de maniobra diseñado para seccionar, aislar y proteger circuitos de media tensión, principalmente en redes de distribución subterránea. Se instala sobre una base o pedestal de concreto y permite realizar operaciones de apertura y cierre de los circuitos sin necesidad de acceder a equipos instalados dentro de cámaras subterráneas.
Ventajas del DISEÑO sobre SUPERFICIE.
1. Mayor accesibilidad
El equipo queda instalado sobre el nivel del terreno, facilitando las labores de operación, inspección y mantenimiento.
2. Seguridad operacional
La construcción de frente muerto permite reducir el riesgo de contacto accidental con partes energizadas durante las labores de operación.

3. Ideal para redes subterráneas
Es particularmente utilizado en fraccionamientos, parques industriales, instalaciones comerciales, hospitales, minería y otras aplicaciones donde se requiere distribución eléctrica subterránea.

4. Flexibilidad de configuración

Puede configurarse con diferentes cantidades de vías y combinaciones de entrada/salida, permitiendo utilizarlo como punto de seccionamiento, derivación o transferencia.
5. Posibilidad de automatización
Dependiendo del fabricante, puede incorporar accionamiento motorizado, indicadores de falla, sensores de corriente/tensión y comunicación con sistemas SCADA.

Tabla comparativa de características entre ambos tipos de Seccionadores de Media Tensión

Seccionador de Pedestal / Sobre Superficie

Característica	Valores / descripción típica
Tipo de instalación	Sobre superficie / pedestal
Aplicación	Redes de distribución subterránea de media tensión
Tensión nominal	15 kV, 25/27 kV, 35/38 kV, según diseño
Frecuencia	60 Hz
Corriente nominal	200, 400, 600 Amperes, u otras según configuración
Número de vías	2, 3, 4 o más, dependiendo del esquema
Medio de aislamiento	Aire, SF₆, gas alternativo o sólido, según tecnología
Operación	Manual o motorizada
Configuración	Radial, anillo, derivación o combinación
Conexiones	Frente muerto con conectores separables tipo codo
Gabinete	Metálico, para instalación exterior
Protección	Contra lluvia, polvo, corrosión y acceso no autorizado
Puesta a tierra	Sistema de tierra integrado al gabinete/equipo
Indicadores	Posición abierto/cerrado y, según modelo, presencia de tensión
Accionamiento	Palanca, mecanismo manual o motorizado
Control remoto	Disponible en configuraciones con automatización/SCADA

Seccionador Subterráneo / Bajo Superficie

Característica	Especificación típica
Tipo de equipo	Seccionador de media tensión sumergible
Aplicación	Redes de distribución subterránea
Instalación	En cámaras, registros o bóvedas subterráneas
Tensión nominal	15 kV, 25/27 kV y 35/38 kV
Frecuencia	60 Hz
Corriente nominal	200, 400 o 600 Amperes
Nivel básico de aislamiento (BIL)	95 kV para 15 kV; 125 kV para 25/27 kV; 150 kV para 35 kV, típicamente
Corriente de cortocircuito	12.5, 16, 20 o 25 kA, según modelo
Medio de aislamiento	Gas, sólido o dieléctrico líquido, dependiendo de la tecnología
Número de vías	2, 3, 4 o más
Configuración	Radial, anillo, derivación o combinación
Operación	Manual o motorizada
Conexiones	Conectores separables tipo codo / frente muerto
Construcción	Gabinete y componentes diseñados para ambientes subterráneos
Protección contra inundación	Diseño sumergible para soportar condiciones de inundación
Grado de protección	Alta protección contra ingreso de agua y contaminantes
Partes energizadas	Diseño de frente muerto
Puesta a tierra	Terminales y sistema de puesta a tierra integrado
Indicador de posición	Abierto / cerrado
Indicador de presencia de tensión	Disponible según configuración
Accionamiento remoto	Opcional
Automatización / SCADA	Disponible según modelo
Material del gabinete	Acero inoxidable, acero galvanizado u otro material resistente a la corrosión
Temperatura de operación	Típicamente -40 °C a +55 °C
Normas aplicables	IEEE/ANSI, IEC y normas locales aplicables, según fabricante
Aplicación típica	Fraccionamientos, parques industriales, minería, instalaciones comerciales e infraestructura crítica
