Transformadores de Corriente

Transformadores de corriente para medida cuyas características de precisión y calentamiento se extienden a valores de la intensidad primaria superiores al 120% de la nominal.

Es normal considerar como límite de la gama el 150% y el 200% de la intensidad primaria nominal.

Hay dos clases de transformadores de medida:

Los transformadores de intensidad,en los cuales la intensidad secundaria, en condiciones

normales de uso, es prácticamente proporcional a la intensidad primaria.

Los transformadores de tensión, en los cuales la tensión secundaria, en condiciones

normales de uso, es prácticamente proporcional a la tensión primaria.

En ambos casos, el objetivo es reducir a valores no peligrosos y normalizados a las características de

tensión e intensidad de corriente de una red eléctrica.

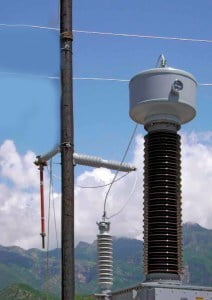

Transformadores de potencial en alta tensión

Clase de Precisión.

La clase de precisión de los transformadores de corriente o intensidad para medida está

caracterizada por un número, índice de clase, que es el límite del error de relación, expresado en

tanto por ciento para la intensidad nominal primaria mientras se esté alimentando el

transformador la carga de precisión.

Las clases de precisión para los transformadores de intensidad o corriente para medida según la

norma IEC son 0.1, 0.2, 0.5, 1 y 3.

Guía de Aplicación.

-Clase 0.1 Laboratorio

-Clase 0.2 Laboratorio, patrones portátiles, contadores de gran precisión.

-Clase 0.5 Contadores normales y aparatos de medida.

-Clase 1 Aparatos de cuadro

-Clase 3 para usos en los que no se requiere una mayor precisión.

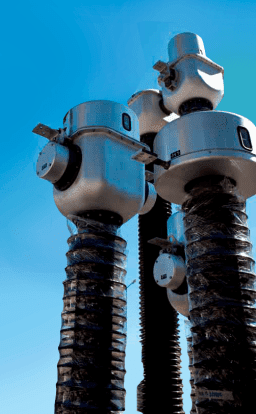

Transformadores de potencial en media tensión

Para sistemas desde 13.8 kV hasta 34.5 kV, para alimentación de equipo primario en baja tensión. De acuerdo a la especificación de CFE VE100-29.

Transformadores encapsulados y secos

Cotiza o Contacta

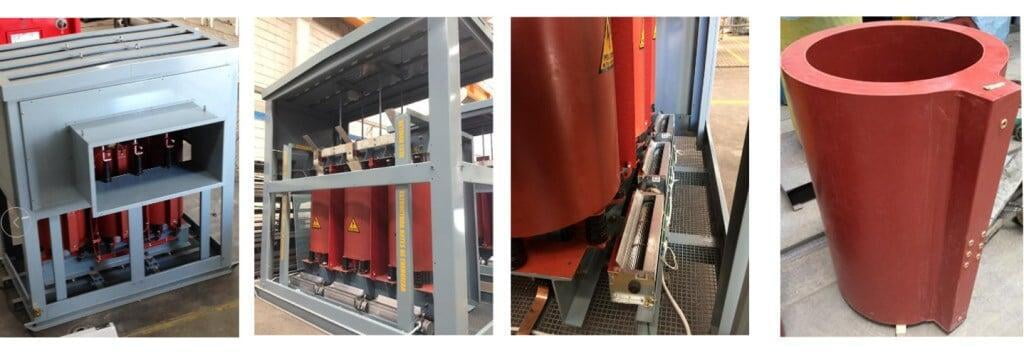

Transformador tipo seco encapsulado.

Encapsulados en resina epóxica, lo que brinda una mayor protección y seguridad al personal e

instalaciones, pues disminuye el riesgo de derrame e incendio ya que no contiene fluidos refrigerantes.

Estos transformadores cuentan con bobinas selladas y protegidas contra ambientes corrosivos, por

ejemplo, como los que se encuentran en minas y refinerías.

Disponibles en capacidades hasta 7500 kVA, con enfriamiento ANAN y ANAN/FA en voltajes de

4.16, 13.2, 25 y 34.5 kV, todo bajo norma NMX-J-35 ANCE2006.

Este tipo de transformador se encuentra en los siguientes aislamientos con elevación de temperatura:

*Clase F(150C)

*Clase H(200C)

*Factor K

Transformador tipo seco en baja tensión.

Este tipo de transformadores se utilizan principalmente, en baja tensión como transformadores elevadores o reductores.

Los transformadores de distribución de bajo voltaje ofrecen una combinación ideal de características, calidad, confiabilidad y rendimiento, convirtiéndose en una opción de costo efectiva para aplicaciones comerciales.

También, son ideales para satisfacer las necesidades comunes de la distribución eléctrica y sus aplicaciones, por ejemplo: iluminación, distribución de poder en pequeña escala, sistemas de ventilación, plazas comerciales, edificios comerciales y de oficinas.

Características.

•Frecuencia de 60 Hz

•Certificación UL

•Potencia nominal trifásica de 15 a 500 kVA

•Bobinado de aluminio y cobre

•220C estándar (150C de aumento)

•Envolvente estándar de tipo 2 (envolvente de tipo 3R opcional)

•Tomas de tensión primaria de 440, 460, 480, 504 ó 208, 220

•Tensión secundaria de 220Y/127 ó 208/120 ó 440/254 ó 480/277

•Terminales de alta y baja tensión de acceso frontal

•Impedancia típica del 3% al 6,5

•Montaje en suelo estándar/montaje en pared opcional

Transformadores tipo seco en media tensión.

Estos transformadores son de alto rendimiento y se encuentran con resina moldeada. Están diseñados para aplicaciones diversas y de gran exigencia.

Las bobinas están diseñadas con gran precisión y con conductores de cobre o aluminio, los cuales se equilibran eléctricamente para minimizar las fuerzas axiales en condiciones de cortocircuito. Estas bobinas se encuentran formadas con epoxi relleno de mineral y reforzadas con fibra de vidrio. Se moldean para proporcionar una impregnación de resina completa y sin huecos en todo el sistema de aislamiento.

Características generales.

Diseñados para aplicaciones en interiores y exteriores

Los devanados encapsulados de resina de moldeo son duraderos para los entornos más exigentes que suelen encontrarse en las industrias marina, papelera y petroquímica.

Se requiere de un mínimo de mantenimiento, como remover el polvo de la superficie
El diseño compacto permite ubicarlo en espacios pequeños
Mayor resistencia a corto circuitos
Auto-extinguible en el caso remoto o muy poco probable de incendio
Amigable con el ambiente

Características técnicas.

Cumple las normas norteamericanas de eficiencia energética: Estados Unidos - DOE 10 CFR Parte 431 (DOE 2016); Canadá - SOR/2018-201, Amd. 14 (NRCan 2019) & ON Reg. 404/12; México - NMX-J-351-ANCE-2021

Capacidades en kVA de 300 a 3000 ANN, 4000AFN; IEC 60076

Capacidades de alta tensión (primaria) hasta 34,5 kV Clase; hasta 150 kV BIL (BIL según normas CSA e IEEE/ANSI)

Tomas estándar +/- 2,5%, +/- 5%.

Capacidades de baja tensión (secundario) de 208Y/120V a 600Y/347V y 2,4-5kV hasta 60kV BIL

Frecuencia 50, 60 ó 50/60 Hz

Sistemas de aislamiento 150°C (155°C según IEC 60076); 180°C (185°C según IEC 60076)
Aumento estándar de 80 °C o 115 °C(otros bajo pedido)
Elección del material de bobinado: cobre o aluminio
Formato de bobina a elegir entre primario fundido/secundario fundido o primario fundido/secundario VPI
Homologaciones: CSA - C22.2 nº 47 y C9-02; UL - UL 1562, hasta 3 MVA (valores nominales superiores disponibles bajo pedido)

Cotiza o Contacta

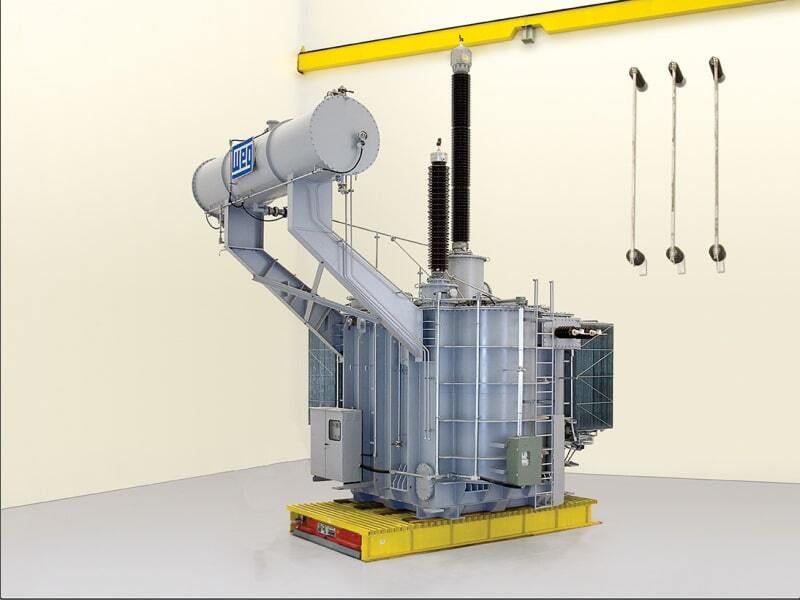

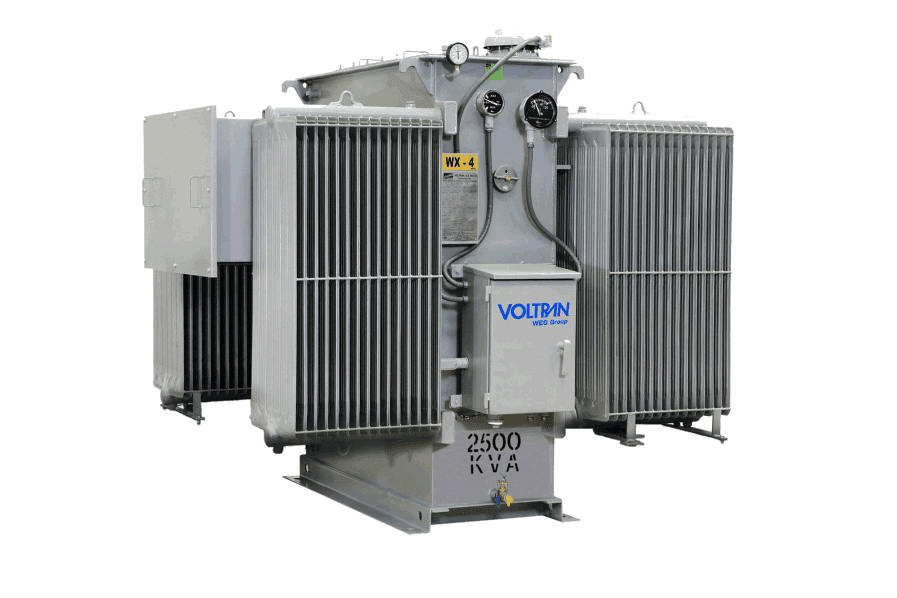

Transformadores de Potencia

Este tipo de Transformadores de Potencia, se utilizan para la transmisión de energía eléctrica en alta tensión. Su principal aplicación es en subestaciones generadoras, como son, las centrales hidroeléctricas, las nucleares, los eólicas, las térmicas y con grandes usuarios.

Contamos con los conocimientos y experiencia para diseñar y fabricar transformadores trifásicos y

auto-transformador trifásico y monofásico hasta 300 MVA en tensiones de hasta 400 kV, así como

equipos para aplicaciones especiales como horno de inducción y rectificadores.

Cotiza o Contacta
