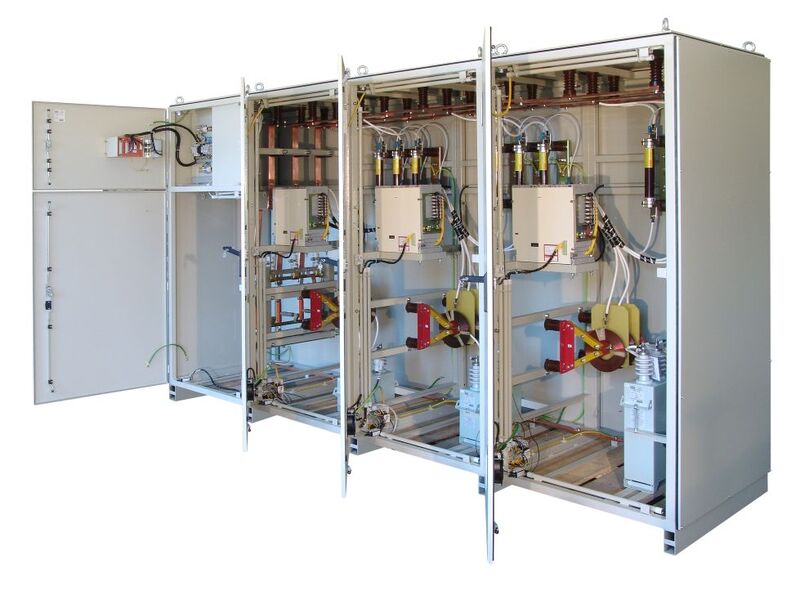

Banco de capacitores tipo subestacion de media tension de 9MVAR 23KV

Banco de capacitores tipo subestación de media tensión en gabinete de 9 MVAr, trifásico, conectado en estrella con neutro flotante, tensión nominal 23 kV, tensión de aguante al impulso aislamiento externo 150 kV cresta, formado por 30 unidades capacitoras de 300 kVAr, tensión nominal de las unidades 13.28 kV, diseñado para una altitud de operación de hasta 2500 msnm, completo con accesorios. Distancia de fuga mínima a tierra total: 645 mm. El Banco estar alojando en un gabinete autosoportado con interlocks en puertas de acceso, el color de la pintura gris ANSI 61, grado de protección N4X, con sistema de ventilación y de iluminación. El banco contará con apartarrayos, transformador de Potencial, Cuchilla tripolar de acometida y tierra con dispositivo de montaje para fusibles de potencia, elementos para montaje y conexión del banco, tornillería, herrajes, cables y conectores. 30 30 1 1 3 1 3 1 1 Pza. Pza. Pza Pza. Jgo. Pza Pza Jgo Jgo -Capacitores de Potencia Monofásicos Modelo FR-AFSI-14 Potencia, 300 kVAR, Tensión 13.28 V, BIL 150 kV, 2 Boquillas, DF mínima. 645 mm, Pérdidas de 0.14 W/kVAR, Color Gris. Cumple con CFE V8000- 67, NOM J203 e IEC 871 MARCA  HECHO EN MEXICO. -Fusible tipo limitador, clase 25 kV, NBAI 150 kV, marca EATON/DRIWISA, Con la corriente adecuada para la correcta operación del capacitor de Potencia -Gabinete autosoportado con interlocks en puertas de acceso, el color de la pintura gris ANSI 61, grado de protección N4X, Diseñado por CRIMSA y Hecho en México -Cuchilla de paso trifásica con base portafusible y cuchilla de puesta a tierra Marca Konnekt Hecho en México -Apartarrayos Estación Clase II, que cumplen con la Especificación CFE VA410-17, Tensión Nominal 21 kV, MCOV 17 kV Marca Ohio Brass Hecho en USA. -Transformador de Potencial Inductivo para sistemas de 25 kV, Relación 14400/120, Precisión 0.2, 50 VA. Marca Arteche, Hecho en México -Fusibles limitadores de Acometida clase 25 kV, Marca DRWISA -Juego de Aisladores soporte servicio interior clase 25 kV Marca CORE Hecho en México Buses de Cobre y Aluminio para la interconexión de los componentes del Banco y Tornillería de Ac. Inoxidable para la fijación de los equipos periféricos y los capacitores. 30 30 1 1 3 1 3 1 1 Pza. Pza. Pza Pza. Jgo. Pza Pza Jgo Jgo -Capacitores de Potencia Monofásicos Modelo FR- Potencia, 300 kVAR, Tensión 13.28 V, BIL 150 kV, 2 Boquillas, DF mínima. 645 mm, Pérdidas de 0.14 W/kVAR, Color Gris. Cumple con CFE V8000- 67, NOM J203 e IEC 871 M. -Fusible tipo limitador, clase 25 kV, NBAI 150 kV, marca EATON/DRIWISA, Con la corriente adecuada para la correcta operación del capacitor de Potencia -Gabinete autosoportado con interlocks en puertas de acceso, el color de la pintura gris ANSI 61, grado de protección N4X, Diseñado por CRIMSA y Fabricado por INALMET Hecho en México -Cuchilla de paso trifásica con base portafusible y cuchilla de puesta a tierra Marca Konnekt Hecho en México -Apartarrayos Estación Clase II, que cumplen con la Especificación CFE VA410-17, Tensión Nominal 21 kV, MCOV 17 kV Marca Ohio Brass Hecho en USA. -Transformador de Potencial Inductivo para sistemas de 25 kV, Relación 14400/120, Precisión 0.2, 50 VA. Marca Arteche, Hecho en México -Fusibles limitadores de Acometida clase 25 kV, Marca DRWISA -Juego de Aisladores soporte servicio interior clase 25 kV Hecho en México Buses de Cobre y Aluminio para la interconexión de los componentes del Banco y Tornillería de Ac. Inoxidable para la fijación de los equipos periféricos y los capacitores.
