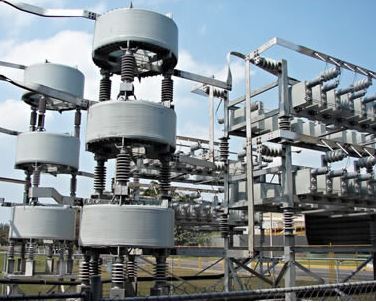

Banco de Capacitores de 30 MVAr 115 KV con Reactor

Banco de Capacitores tipo subestación, potencia nominal de 30 MVAR, tensión nominal de 115 kV, tensión máxima de diseño 123 kV, frecuencia de 60 Hz, NBAI de 550 kV, distancia de fuga en aislamientos externos de 31 mm/kV. Diseñado para una altitud hasta 2500 msnm. Incluye partes de repuesto, punto 5.4.7 de la especificación CFE V8000-53 vigente . MARCA  HECHO EN MEXICO. Consta de: 150 Capacitores monofásicos de 200 kVAR, 13.28 kV, 1 Boquilla, 60 Hz., 31 mmKV, Marca. HECHO EN MEXICO. 150 Juegos Canilla-Resorte-Fusible para la protección individual de los capacitores  HECHO EN MEXICO. 1 Estructura de acero galvanizado por inmersión en caliente y que cumple con la NMX H004-SCFI-2008 (Vigente) para la instalación de los componentes del banco de capacitores DiseñoHECHO EN MEXICO. 1 Juego de aisladores soporte C6-III-650, C8-II-250- C8-III-150 Marca1 Dispositivo de Potencial Resistivo rel 332:1, cl. 15 VA Marca S&C 15 Cuchillas monopolares operación sin carga CSP-150-III-25,8-630 marca . 3 Reactores limitadores de corriente 15 mHy, 5.65 ohms, 115 kV, In a 60 Hz. 135 A, IRMS: √ (I²60 HZ + ΣI²ARM): 145 A . ITERM : 6.06 KA , IPicmec 40 KA Marca 1 Juego de tornillería galvanizada e inoxidable para el armado del banco y fijación de los equipos respectivamente. 1 Juego de buses de cobre y aluminio para la interconexión del banco de capacitores 1 Juego de conectores para la interconexión de buses y la puesta a tierra 1 Cable de cobre #2 forro negro para la interconexión del neutro del banco. 1 Embalaje de madera para la transportación terrestre. Dossier de calidad, certificados, Manuales de puesta en servicio y de montaje e instructivos de mantenimiento
