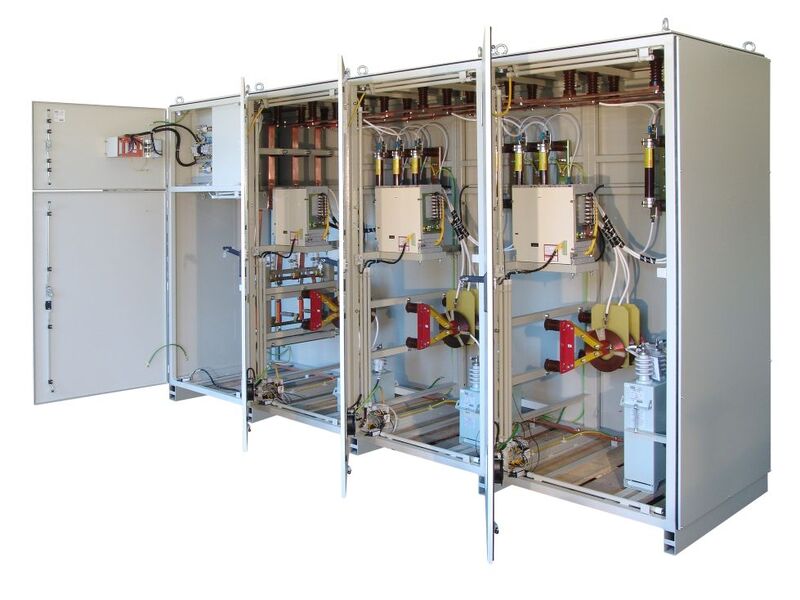

Banco de Capacitores en Gabiente de 7 MVAR 34.5 KV
Banco de Capacitores Automático en gabinete metálico uso interior Potencia de 7 MVAR (3 pasos de 2333.3 kvar en 2 Etapas), para un sistema de 38 kV, trifásico, conectado en Estrella con neutro flotante, Marca SIM HECHO EN MEXICO formado con los siguientes componentes: -9 Capacitores de Potencia de 777.8 KVAR, 19.92 KV, 2 Boquillas, BIL 200 KV, para la primera y segunda etapa del banco , Hecho en Mexico -9 Fusibles limitadores de corriente de 38 kv de asilamiento, 36 kA, marca Drisher -1 Gabinete uso interior NEMA 3 color gris, auto suportado, para montaje en concreto, con sistema de bloqueo en la sección de cuchilla, con acometida por la parte inferior para Media y Baja Tensión, sitema de iluminación y ventilación forzada, buses principales de cobre, panel de control frontal para el control manual y automático del Banco, lectura de Tensión, Corriente, Watts, KVAR y F.P.integrado IP54. -6 Reactores limitadores con nucleo de aire bobinado en aluminio 23 kV, 80 mHy Marca Quality Power -1 relevador de PC y M, Protección 27/59 y control por KVAR, tensión etc. Marca SEL. -1 Cuchilla de acometida y puesta a tierra 38 kV, servi interior de operación manual en grupo Marca Drisher. -3 Apartarrayos esatción intermedia de 30 kV, MCOV 24 kV. Marca OHIO Brass -2 TP ́s 20125/115 cl 0.2 , 50 VA protección del neutro servicio interior Marca TM 2000 -3 TC ́s rel. 200/5 A, clase para protección 0.2 Servicio interior Marca TM -2 Desconectadores en SF6 especiales para el manejo de cargas capacitivas 38 kV, 630 Amp. nominales BIL 2000 kV Marca TKD. -1 Juego de Buses de cobre para la interconexión del banco -1 Juego de conectores para la interconexión del Banco de capacitores y acometida -1 Señalización de advertencias de peligro -1Juego de aisladores soporte para 38 kV servicio interior Marca CORE
Elegir cantidad
USD$93,900.00
Detalles del producto
Diseñados para operar de manera confiable en condiciones climáticas extremas, los bancos de capacitores en gabinete ofrecen una solución robusta, estética y segura para la corrección del factor de potencia y la mejora de la calidad de la energía eléctrica en sistemas de media tensión.
Características Principales:
- Diseño Resistente y Seguro:
Todos los componentes están alojados en un gabinete metálico auto soportado, fabricado con lámina de acero de alta resistencia. Esto garantiza la protección frente a condiciones climáticas adversas, como altas temperaturas, alta humedad y fuertes vientos. - Versatilidad de Operación:
Disponibles en versiones fija y automática: - Versión Fija: Cumple con los requisitos técnicos especificados en la norma CFE V8000-06, punto 6.1.2.
- Versión Automática: Diseñada según la norma CFE V8000-06, punto 6.1.1, con capacidades de conexión y desconexión automática basadas en variables como tensión, factor de potencia y kVAr.
- Amplio Rango de Aplicaciones:
Compatibles con sistemas de media tensión hasta 23,000 volts, en frecuencia de 60 Hz.
Especificaciones Técnicas:
- Rango de Temperatura Operativa: -20°C a 50°C.
- Humedad Relativa: Hasta 95%.
- Resistencia a Precipitación: Protección contra altas precipitaciones (detalles ajustables según proyecto).
- Diseño por Viento: Hasta 120 km/h.
- Diseño por Sismo: Resistencia a sismos de hasta 0.3 g.
Ventajas Clave:
- Protección en Entornos Adversos:
Ideal para regiones con clima extremo, evitando daños y prolongando la vida útil del equipo. - Mayor Estética y Orden:
Su diseño cerrado y compacto mejora la integración en instalaciones industriales o comerciales, ofreciendo una presentación profesional. - Facilidad de Instalación:
Totalmente ensamblados y preparados para su conexión inferior, simplificando el proceso de instalación y reduciendo tiempos de implementación. - Cumplimiento Normativo:
Diseñados y fabricados bajo estrictos estándares técnicos, como la especificación CFE V8000-06, así como normativas internacionales como IEC 60831 y IEEE 18, asegurando seguridad, calidad y aceptación en proyectos críticos.
Beneficios Operativos:
- Optimización Energética: Reducción de penalizaciones por energía reactiva y mejora del rendimiento eléctrico.
- Operación Confiable: Equipos robustos diseñados para operar en condiciones severas, minimizando el riesgo de fallas.
- Personalización: Configuración ajustable para adaptarse a las necesidades específicas del cliente, ya sea en sistemas fijos o automáticos.
Componentes Principales:
- Desconectadores.
- Capacitores de alto rendimiento.
- Fusibles para protección.
- Apartarrayos para seguridad ante sobretensiones.
- Sistema de control para la versión automática.
Asegura un sistema eléctrico eficiente y normativamente compliant con nuestros bancos de capacitores en gabinete. Contáctanos para una cotización personalizada y descubre cómo esta solución puede optimizar tus instalaciones eléctricas en las condiciones más desafiantes.
