Banco de Capacitores tipo subestacion 10MVAR 34.5 kvr

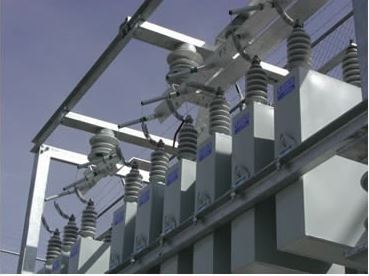

Banco de Capacitores con una potencia nominal de 10 MVAR capacitivos para operar en un sistema de 34.5 kV, Diseño tipo subestación; tensión máxima de 36 kV; NBAI 200 kV; Distancia de fuga mínima de 25 mm/kV. El banco de capacitores estará conformado por 2 secciones de potencia nominal 5000 kVAR c/u. cada sección contará con capacitores de potencia monofásicos, desconectadores Trifásicos, reactores de inrush monofásicos y transformador de potencial para esquema de desbalance de neutro. Los equipos generales del banco de capacitores serán apartarrayos, cortacicircuitos fusibles de potencia, cuchilla de tierra, transformador de potencial y de corriente, aisladores de porcelana y sección de control automático. Diseñado para una altitud de operación de hasta 2000 msnm. Los equipos estarán soportados en una estructura de acero galvanizado, servicio exterior tipo subestación. Cada uno de los componentes vienen descritos en el listado adjunto. -Capacitores de Potencia Monofásicos Potencia, 278 36 Pza. kVAR, Tensión 19.92 kV, BIL 200 kV, 1 Boquillas, DF mínima. 25 mm/kV, Color Gris. Cumple con CFE V8000-67, NOM J203 e IEC 87 15 Pza. -Juego de Canilla-Resorte que incluye Fusible simple expusión velocidad K con la corriente adecuada para la correcta operación del capacitor de Potencia 1 Pza. -Estructura de Acero Galvanizada por inmersión en caliente Diseñada y 2 Pza. -Cuchilla de puesta a Tierra 38 kV, 630 Amp. BIL 110 KV, 3 Pza. -Apartarrayos Estación Clase II, que cumplen con la Especificación CFE VA410-17, Tensión Nominal 30 kV, MCOV 24.4 kV 5 Pza. -Transformador de Potencial Inductivo para sistemas de 36 kV, Relación 20125/120, 3 Pza. - Transformador de Corriente Inductivo para sistemas de 38 kV, Relación 300:5 A, Precisión 0.2, 1 Jgo. - Aisladores soporte C8-200-II clase 38 kV 1 Jgo. -Buses de Cobre y Aluminio para la interconexión de los componentes del Banco y Tornillería de Ac. Inoxidable para la fijación de los equipos periféricos y los capacitores. 2 Pza. -Desconectador Trifásico en vacío 38 kV, 200 6 Pza. -Reactor monofásico limitador de INRUSH, 38 kV, BIL 200 KV, diseñado para limita 3 Pza. -Cortacircuito fusible de Potencia 38 k 1 Pza. -Relevador 1 Pza. -Gabinete de control Local-Remoto
